弱電機房數據中心網絡組網有哪些方案？常見的組網方式是什么？機房數據中心網絡組網是網絡基礎設施的核心之一。隨著企業規模的擴大以及業務需求的不斷增加，數據中心已經成為企業不可或缺的一個關鍵資源。因此，機房數據中心網絡的規劃和設計必須具有高度可擴展性、高度可靠性和高度安全性，以確保數據的安全和不斷高效的運行。

在網絡的構建過程中，要結合企業的實際需求進行規劃設計，同時也需要了解當前市場上的各種網絡解決方案，選擇最合適的方案。在選擇網絡設備時，除了考慮設備的性能指標外，還要考慮管理維護方便程度、價格和兼容性等因素，以便在后續的維護過程中更加便利。接下來讓我們一起來了解一下弱電機房數據中心網絡組網有哪些方案吧！

一、EoR/MOR和TOR方案。

根據網絡交換機和配線設備的不同位置，列頭柜可設置在列頭（EOR）、列中（MOR），網絡設備也可設置在機柜頂部（TOR）。這些方法主要取決于服務器的類型、數量和網絡架構。

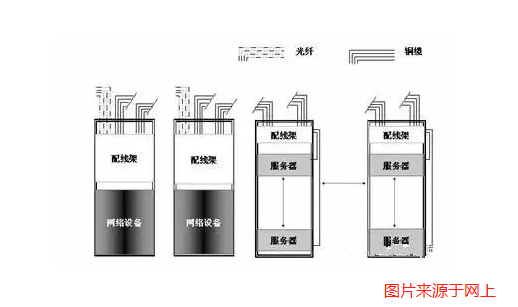

1，End-of-Row/EoR。
EOR是最傳統的方法。接入交換機集中安裝在 機柜端部的機柜內，主機/服務器/小型機器設備通過水平電纜通過永久鏈路連接。Eor需要在設備柜上敷設大量的水。平纜連接到交換機。布線成本會增加，在布線通道內敷設大量數據電纜也會降低冷卻通風量。

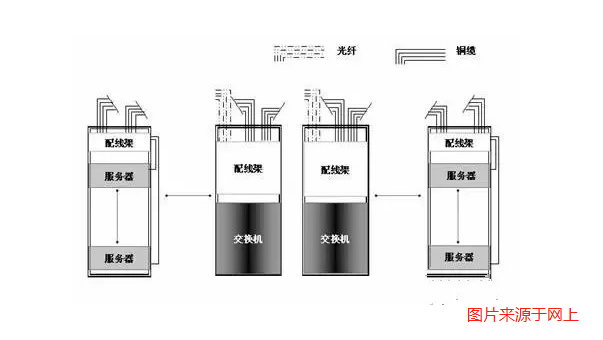

2，Middle-of-Row/MoR。
Mor的基本概念與EOR相同，都使用交換機集中支持多個 弱電機柜設備的接入。主要區別在于放置列頭機柜的位置，Mor將其放置在每列機柜的中間。Mor的設置可以使電纜從中間位置的柜子布置到兩端，減少電纜在接線通道出入口的擁堵，降低電纜的平均長度。也適用于實施定制長度的預連接系統，方便接線柜內接線設備的交叉連接和管理。

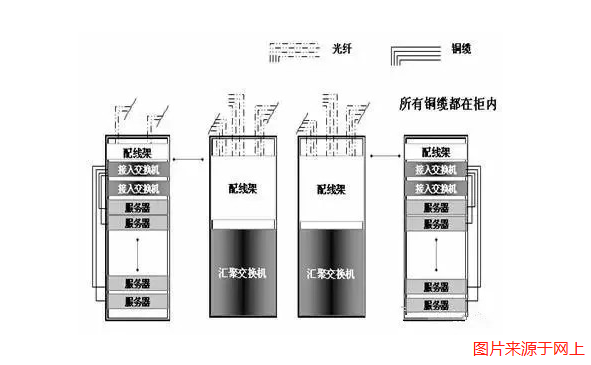

3，Top-of-Rack/ToR。
典型的Tor配置是將1U高度的接入層交換機放置在每個設備區域的機柜頂部，通過永久鏈接將絞線電纜或光纜連接到水平接線區域的接線設備， 服務器機柜內的所有服務器通過設備電纜直接連接到Tor交換機。這樣做的好處是，每個機柜都可以通過交換機的上端口連接到水平布線區域，光纜芯數量較少，絞線電纜主要用于機柜內設備之間的連接。對于10G端口的服務器，交換機和服務器之間可以使用專用的高速光/電纜設備電纜進行連接。但服務器的數量可能不足以充分利用交換機的端口，造成交換機網絡資源的浪費。另外，布線系統管理也會分散，不像Eor/Mor那樣集中。

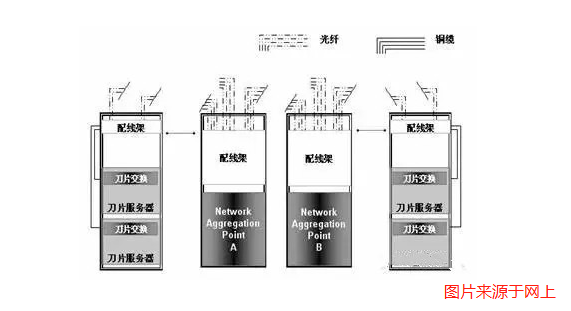

二、刀片式服務器方案。

對于刀片式服務器，為了減少出線量，經常在弱電機房服務器內部設置交換機，以收集刀片式服務器的電纜，主要利用刀片式服務器的集成能力(如Ethernet、FiberChanel、Infiniband)。這樣，絞線電纜的數量將大大減少，但目前能夠支持刀片服務器集成的交換機并不多，設計的選擇和空間也很小。以虛擬服務器為導向，網絡的復雜性將大大提高，這將增加設計和管理的成本。

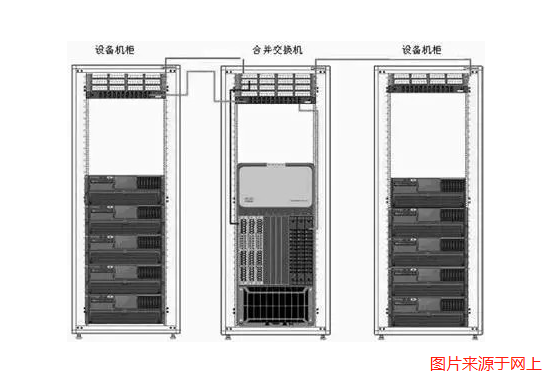

三、模塊化POD方案。

模塊化POD是一組可優化供電、冷卻和布線技術效率的多功能機柜。POD設計可根據需要縮放，重復方便。
POD中的布線一般采用Tor結構，10GBase-T用于連接服務器與機柜頂部交換機之間的輸入/輸出。在機柜或服務器機柜組中只需要少量的光纖連接延伸到匯聚層。該設計有助于減少交換機數量，節省數據中心機架空間，降低基礎設施成本和運營成本。

從上述弱電機房數據中心網絡組網方式到設備配線區的水平布線系統使用的設備和電纜數量非常不同，因此有必要確定交換機的設置位置，然后確定水平布線系統的設計方案。

然而，機房數據中心網絡組網是一個復雜而重要的任務。只有通過科學的規劃和設計，并采用多種技術手段來確保網絡的高可靠性和高安全性，才能為企業提供穩定可靠的服務支持。
