軟件定義廣域網主要負責各網絡節點的互聯互通，比如總部和分支之間，分支和分支之間，數據中心之間等，其更多的是實現業務流量的被動“承載”，但隨著云計算、移動互聯網等應用模式的發展和流量模型的改變，很多時候需要網絡能主動“適應”業務流量，做到業務隨需而變，但是由于目前的網絡在管理上主要是面向設備而非業務。網絡架構復雜、擴展困難、封閉僵化。視角上更多的是基于節點而非全局的視角。

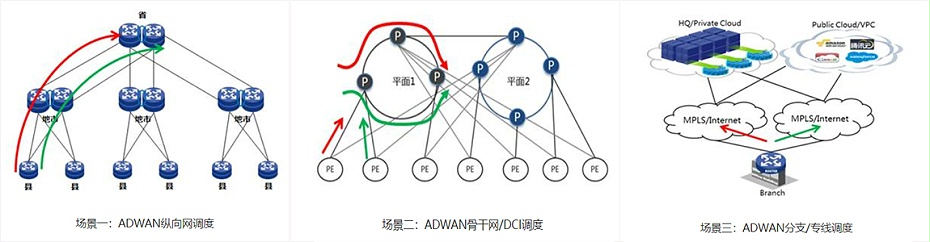

* ADWAN方案提供了多種調度策略（ADWAN縱向網調度、ADWAN骨干網/DCI調度、ADWAN分支/專線調度）軟件定義廣域網

* 基于帶寬利用率調度，雙鏈路上行。正常情況下兩種業務走在同一條鏈路上，但是隨著帶寬利用率的逐漸增加，當鏈路的利用率達到設定的閾值時，控制器會下發相應的策略，將一條鏈路的業務調節到另一條鏈路上

* 基于延時調度，雙鏈路上行。正常情況下兩種業務走在同一條鏈路上，但是當一條鏈路上的延時超過用戶所設置的閾值時，控制器會下發相應的策略，將一條鏈路上的業務調節到另一條鏈路上

* 基于丟包調度，雙鏈路上行。正常情況下兩種業務走在同一條鏈路上，但是當一條鏈路上的丟包率超過用戶所設置的閾值時，控制器會下發相應的策略，將一條鏈路上的業務調節到另一條鏈路上

* 基于時間段調度，雙鏈路上行。周期性的業務調度保障業務需求、某一時間段對高優先級業務可靠性保證

基于策略我們可以和不同的業務進行組合，滿足不同的客戶場景需求。例如對于視頻會議，我們可以開啟延時策略加丟包策略加帶寬利用率即可。

ADWAN提供了業務可視功能，可以查看業務流量信息、占用帶寬的比例等。業務流量信息可以展示給用戶，讓客戶時刻清楚自己網絡的整體健康狀態。

* 拓撲管理：ADWAN提供了多維度拓撲視圖，方便管理員以不同視角查看網絡拓撲信息。
1）全景拓撲：用于查看ADWAN控制器下的所有設備的拓撲；
2） Overlay拓撲：提供VXLAN專線拓撲，用戶查看VXLAN專線

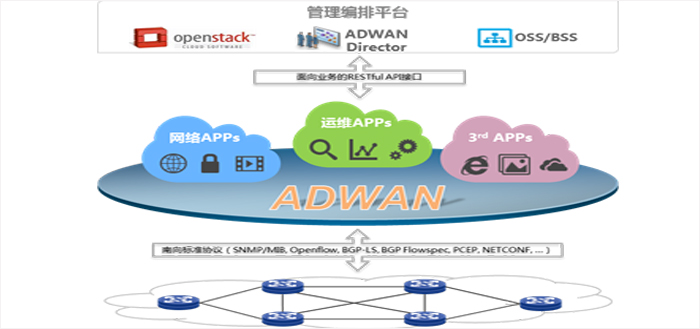

01網絡設備層

網絡設備接收SDN控制器的控制和管理，除了傳統的SNMP、NETCONF、命令行等方式外，支持SDN架構下的BGP-LS、BGP Flowspec、PCEP、OpenFlow等協議，和控制器進行通信；同時在轉發層面進行優化，支持Segment Routing、OpenFlow硬件轉發，提供高性能的轉發平面。
02控制器+APP層

整個方案基于開源的ODL平臺，支撐各種APP集成；根據廣域網不同的場景，比如DCI網絡、骨干網、行業縱向、分支接入等，開發定制化、場景化的APP，滿足用戶在不同場景下的網絡需求；南向通過標準南向接口協議和設備互通；北向面向用戶提供定制化的API接口，實現和編排系統集成，滿足用戶差異化的業務需求。
03管理編排層

通過調用APP提供的API接口，實現業務的策略定義和管理編排，全網的實時監控、可視化呈現及故障排查等，進而增強網絡的可視化，簡化網絡的運維管理
